ورودی و خروجی های آر سی ای RCA

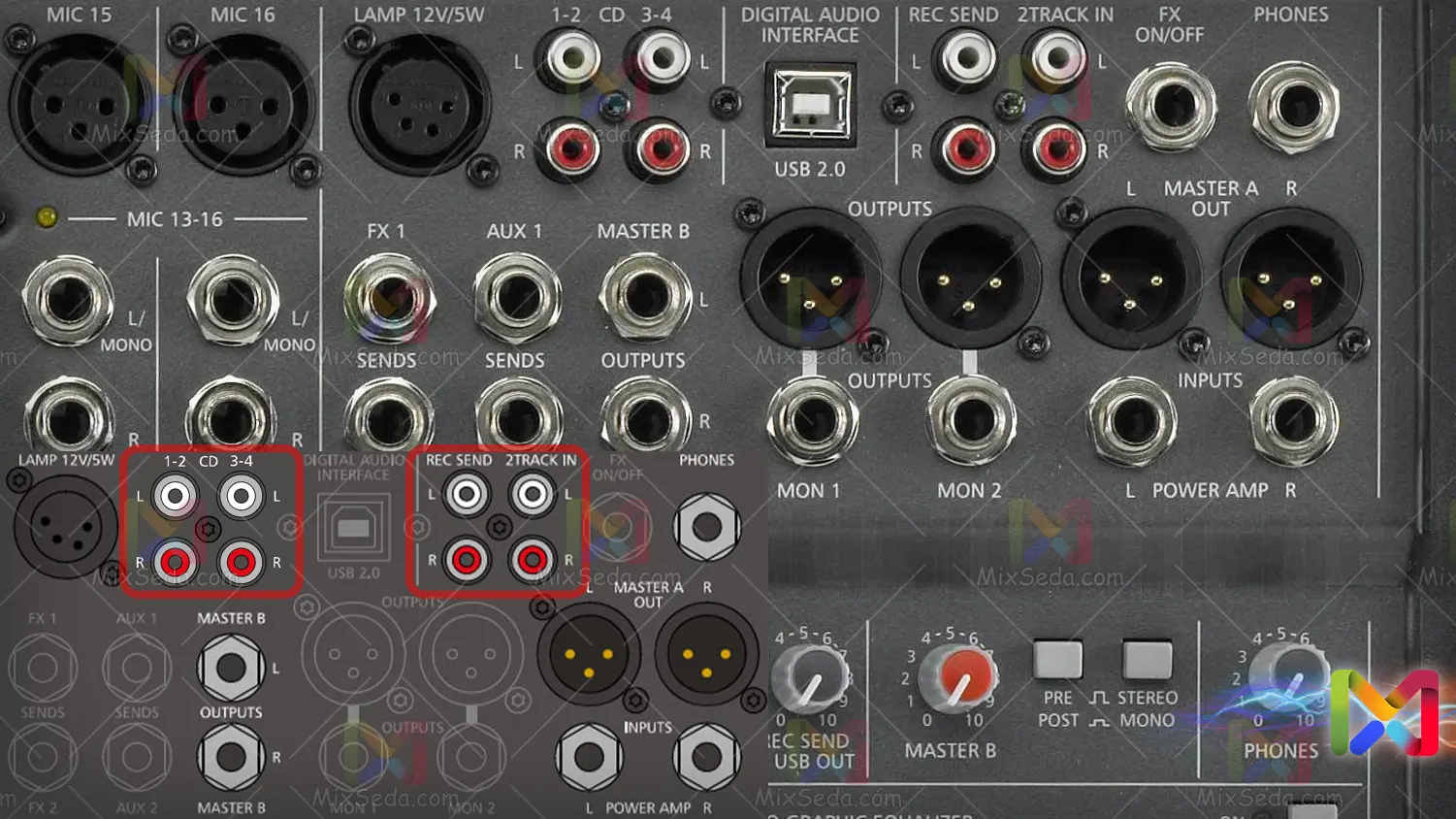

در میکسر های دایناکورد یکسری ورودی و خروجی های آر سی ای ( RCA ) وجود دارد که شامل ورودی تراک ( Track )، ورودی آر‌سی‌ای ( RCA ) و خروجی رکورد سند ( REC Send ) می‌باشد.
در بیشتر میکسر های صدا از جمله میکسر های دایناکورد، یکسری ورودی و خروجی آر‌سی‌ای ( RCA ) وجود دارد.
ورودی آر‌سی‌ای ( RCA )
ورودی های آر‌سی‌ای ( RCA ) برای پخش صدا با تنظیمات اکولایزر پارامتریک مستقل از خط سیزده-چهارده و پانزده-شانزده ( 13-14 و 15-16 ) لاین میکروفن در دستگاه دایناکورد مدل 1600 است.
این ورودی خط هفت-هشت و نه-ده ( 7-8 و 9-10 ) لاین میکروفن در دستگاه دایناکورد مدل 1000 است. و ورودی خط نه-ده و یازده-دوازده ( 9-10 و 11-12 ) لاین میکروفن در دستگاه دایناکورد 600 است.
معمولا از این ورودی ها برای پخش آهنگ یا موسیقی در زیر صدا استفاده می‌شود. در برخی مواقع خواننده در حال خواندن دکلمه است. شما می‌توانید با استفاده از یک موسیقی میزان تاثیر گذاری را بر روی مخاطبان بیشتر کنید.
ورودی تراک

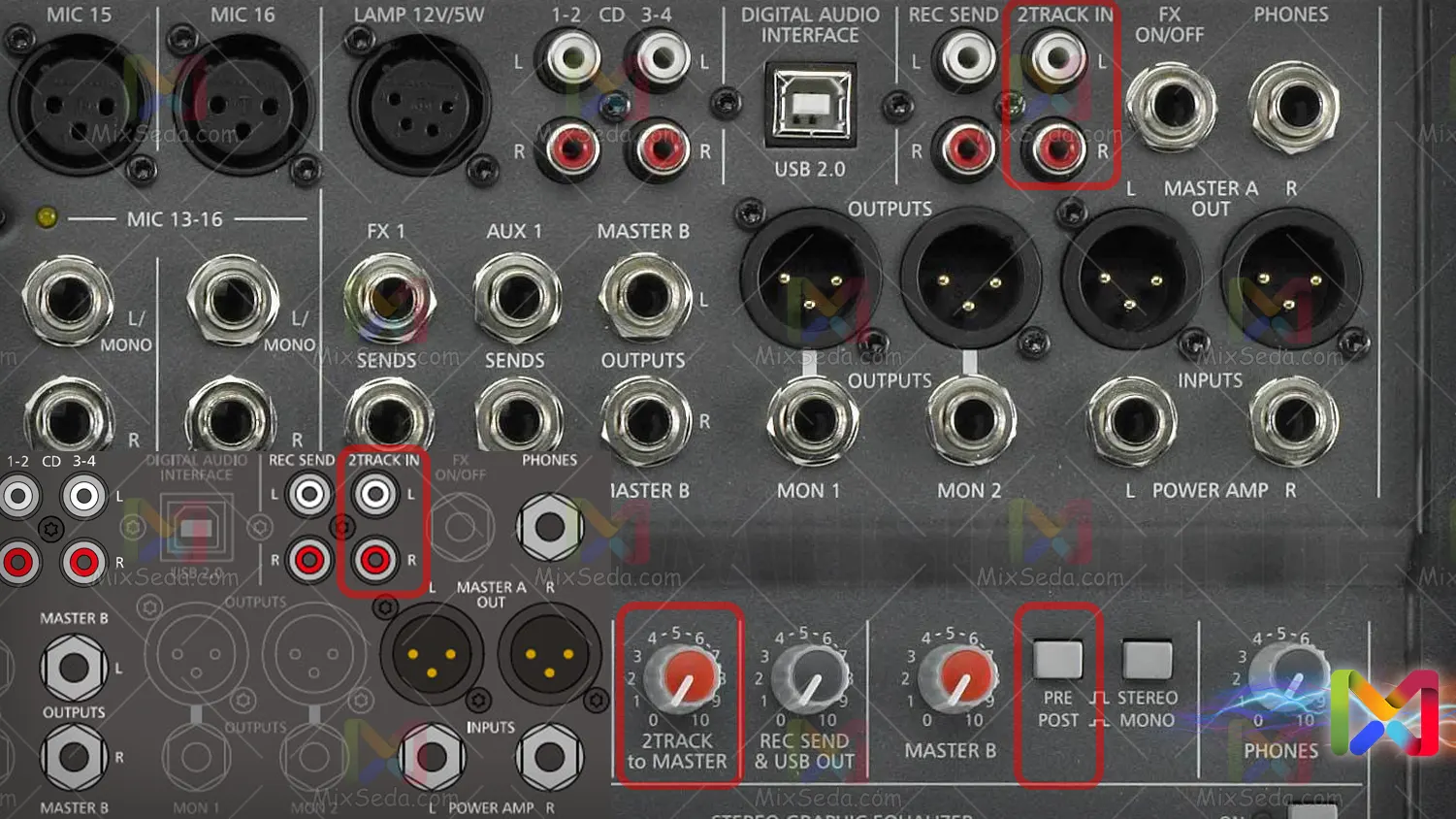

ورودی تراک ( Track ) از نوع ورودی آر‌سی‌ای ( RCA ) هست. ورودی تراک ( Track ) برای پخش صدا قبل از فیدر از مستر اصلی است. یعنی اگر فیدر مستر اصلی باز و بسته شود تاثیری روی خروجی صدا ندارد.
این ورودی با ولوم قرمز رنگ “2Track To Master” کنترل می‌شود. نکته ای که در اینجا وجود دارد این است که اگر از این ورودی برای پخش صدا استفاده شود ، صدای خروجی به مستر بی ( Master B ) ارسال نمی‌شود مگر اینکه دکمه پری پست ( Pre/Post ) روشن باشد.
دکمه پری پست ( Pre/Post ) در کنار ولوم مستر بی ( Master B ) قرار دارد. نکته دیگه این هست که دکمه استندبای ( Standby ) روی این ورودی صدا تاثیر ندارد.
خروجی رکورد سند

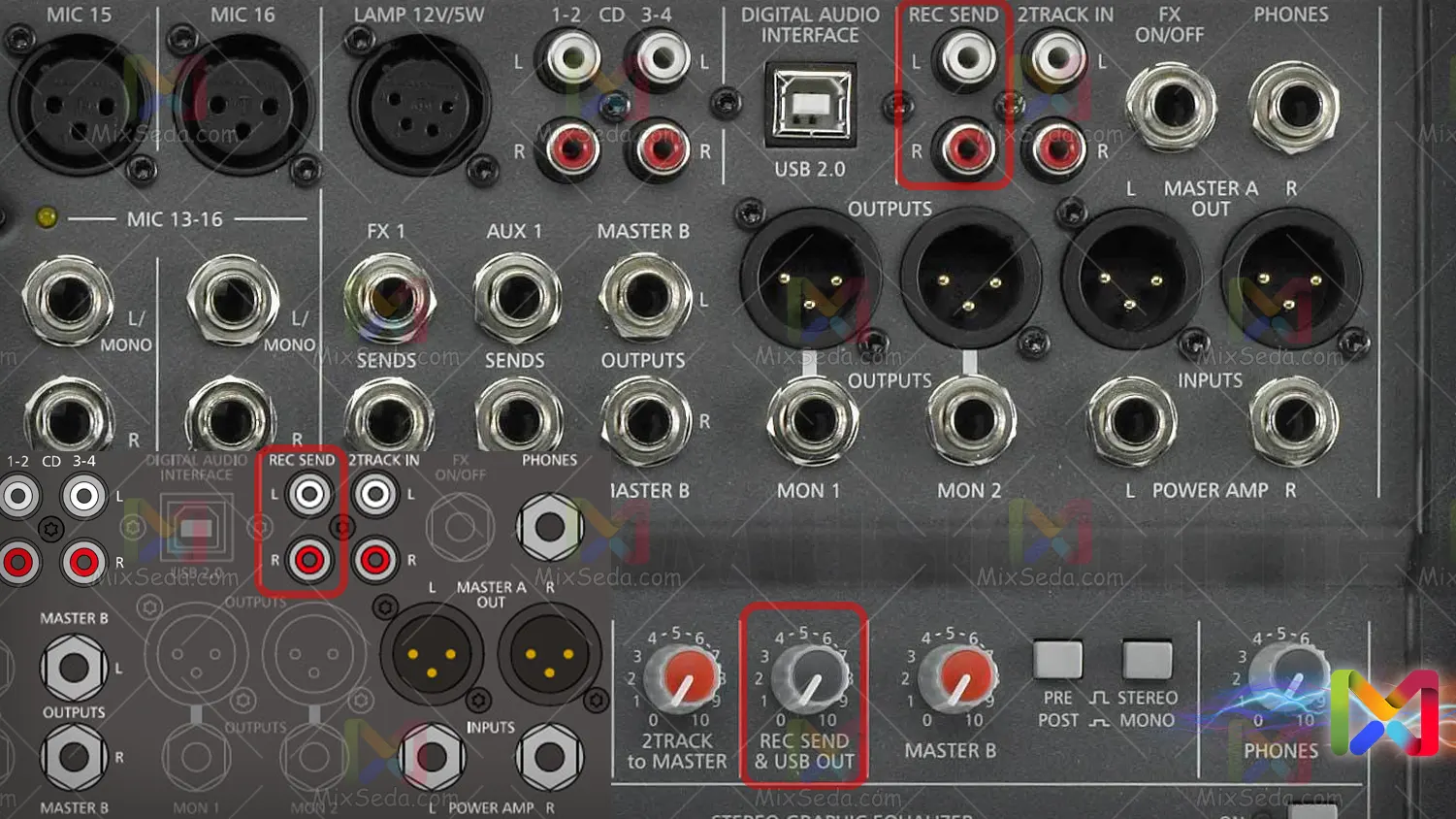

خروجی رکورد سند ( REC Send ) همانطور که از اسمش پیداست یک خروجی برای گرفتن رکورد است. این خروجی به صورت استریو ( Stereo ) برای ضبط صدا استفاده می‌شود.
خروجی رکورد سند ( REC Send ) همان خروجی مستر ( Master ) اصلی دستگاه بدون اکولایزر گرافیکی ( equalizer graphics ) است. این بدین معناست که صدا همراه با افکت صوتی ( Fx ) رکورد می‌شود.
کیفیت صدای ضبط شده از این خروجی به تنظیمات اکولایزر پارامتریک بستگی دارد. یعنی اکولایزر ردیف صدا ( لاین میکروفن ) به هر صورت که تنظیم شده باشد، صدا به همان گونه رکورد می‌شود.
و در واقع اکولایزر گرافیکی ( equalizer graphics ) تاثیری بر روی خروجی رکورد سند ( REC Send ) ندارد. خروجی رکورد سند ( REC Send ) با ولوم مشکی رنگ “REC Send” کنترل می‌شود.
البته این ضبط صدا را شما می‌توانید از طریق یو‌اس‌بی ( USB ) هنیز انجام دهید. و در واقع ولوم رکورد سند ( REC Send ) برای کنترل خروجی یو‌اس‌بی ( USB ) نیز کاربرد دارد.
من در مطالب آینده در مورد ضبط صدا از طریق یو‌اس‌بی ( USB ) توضیح خواهم داد.
